Okna i drzwi aluminiowesą szeroko stosowane w architekturze mieszkaniowej, komercyjnej, przemysłowej i wysokościowej, ponieważ łączą w sobie wytrzymałość konstrukcyjną, elastyczność projektowania, odporność na warunki atmosferyczne, niskie wymagania konserwacyjne i kompatybilność z nowoczesnymi systemami przeszkleń. Jednak najskuteczniejsza specyfikacja nie polega po prostu na wyborze aluminium. Seria ram, gatunek stopu, konfiguracja otworu, nawarstwienie szkła, separacja termiczna, uszczelki, okucia, obróbka powierzchni, drenaż i szczegóły instalacji wpływają na ostateczną wydajność ukończonego otworu. W tym przewodniku wyjaśniono, jak te elementy ze sobą współdziałają, jak porównać typowe konfiguracje, jak dopasować system do środowiska budynku i jak uniknąć błędów w specyfikacji, które mogą obniżyć komfort lub wydajność usług.
Spis treści
Kliknij dowolną sekcję, aby przejść bezpośrednio do tematu.
- 1. Dlaczego wybór materiału ma znaczenie w nowoczesnych otwarciach
- 2. Zrozumienie systemu konstrukcyjnego
- 3. Jak wybór stopu wpływa na wydajność
- 4. Jak działają serie ram i głębokość profilu
- 5. Wybór pomiędzy konfiguracjami otwarcia
- 6. Wydajność cieplna i kontrola pogody
- 7. Szkło, uszczelki, okucia i drenaż
Dlaczego wybór materiału ma znaczenie w nowoczesnych otwarciach
Okno lub drzwi to coś więcej niż rama wokół tafli szkła. Stanowi część powłoki budynku, wpływa na to, jak ludzie postrzegają przestrzeń wewnętrzną i musi pracować w warunkach powtarzających się cykli otwierania, zmieniających się temperatur, ciśnienia wiatru, deszczu, światła słonecznego i codziennego czyszczenia.
Dlatego też dobór materiałów należy rozpatrywać łącznie z projektowaniem systemu. Aluminium jest atrakcyjne w zastosowaniach architektonicznych, ponieważ oferuje użyteczną kombinację wytrzymałości, stabilności wymiarowej, elastyczności produkcyjnej i stosunkowo niskiej masy konstrukcyjnej. Można go również wytłaczać w złożone sekcje, umożliwiając projektantom i producentom integrowanie komór, kieszeni przeszkleń, ścieżek drenażowych, uszczelek, lokalizacji elementów złącznych i innych cech funkcjonalnych w jeden skoordynowany system profili.
W przypadku projektu mieszkaniowego może to przełożyć się na smukłą widoczność i praktyczną wentylację. W przypadku budynku komercyjnego priorytety mogą przesunąć się w stronę większych powierzchni przeszklonych, powtarzalnych cykli otwierania, mocniejszego okucia lub ściślejszej kontroli przepływu powietrza i wody. W środowisku przybrzeżnym szczególnie ważna staje się ochrona powierzchni i odporność na korozję. W regionie o silnym wietrze należy zwrócić szczególną uwagę na geometrię profili, zbrojenie, dobór szkła i kotwienie.
Profile przenoszą obciążenia z przeszkleń, okuć, naporu wiatru i sił eksploatacyjnych na konstrukcję budynku.
Ramy, uszczelki, kanały drenażowe i przeszklenia współpracują ze sobą, aby ograniczyć niepożądany ruch powietrza i wody.
Wymiary profili, widoczność, wykończenie, kolor i styl otwarcia wpływają na wizualny język fasady.
Geometria sprzętu i ramy określa, jak łatwo urządzenie otwiera się, zamyka, blokuje, wentyluje i pozostaje wyrównane.
Dlatego najsilniejsze systemy nie są definiowane przez jedną cechę. Wydajność wynika z koordynacji. Wysokiej jakości stop nie może zrekompensować słabego drenażu. Mocna ościeżnica nie zapewni niezawodnego uszczelnienia, jeśli geometria skrzydła będzie niewłaściwa. Doskonałe szkło nie jest w stanie pokonać źle zamontowanej fugi obwodowej. Cały zespół należy traktować jako jeden zaprojektowany otwór.
Zrozumienie systemu konstrukcyjnego
Podstawowa logika konstrukcyjna otworu aluminiowego jest prosta: wytłaczane profile tworzą ramę i ruchome sekcje, przeszklenie jest utrzymywane w dedykowanych kieszeniach, okucia są umieszczane w wzmocnionych obszarach, a elementy uszczelniające zamykają zamierzone szczeliny pomiędzy częściami stałymi i ruchomymi.
To, co czyni system wyrafinowanym, to interakcja pomiędzy tymi elementami. Profil, który z zewnątrz wygląda na kompaktowy, może zawierać wiele komór wewnętrznych. Komory te mogą pomóc w zapewnieniu sztywności, poprowadzeniu drenażu, rozmieszczeniu elementów złącznych lub separacji termicznej. Rzeczywista geometria profilu może zatem opowiedzieć o wiele bardziej użyteczną historię techniczną niż sama widoczna powierzchnia.
Stałe ramy i obsługiwane sekcje
Stała ościeżnica obwodowa stanowi połączenie otworu ze ścianą. Musi zachować swoją geometrię, jednocześnie wytrzymując obciążenia przenoszone przez skrzydło i przeszklenie. Natomiast sekcje obsługiwane muszą równoważyć sztywność i ruch. Ich wymiary muszą pozostać wystarczająco stabilne, aby okucia działały prawidłowo, a uszczelki utrzymywały stały kontakt.
Kieszeń przeszklona
Kieszeń na szybę określa, w jaki sposób szkło jest osadzone, podparte, utrzymywane i uszczelnione. Dobrze zaprojektowana kieszeń prawidłowo podtrzymuje szkło, pozostawiając miejsce na uszczelki, bloki osadcze, elementy drenażowe i wymaganą grubość szkła. Przed rozpoczęciem produkcji należy zawsze sprawdzić kompatybilność konstrukcji szklanej z systemem profili.
Połączenia i punkty połączeń
Połączenia narożne i połączenia mechaniczne są często pomijane podczas porównań wizualnych, ponieważ nie stanowią najbardziej oczywistej części gotowego otworu. Niemniej jednak mogą mieć wpływ na wyrównanie, sztywność, ciągłość uszczelnienia i długoterminową eksploatację. Precyzyjne cięcie i dokładny montaż narożników mają znaczenie szczególnie w przypadku montażu wielu jednostek w ciągłej fasadzie.
W przypadku zespołów projektowych przydatnym zwyczajem jest proszenie o pełny rysunek przekroju, a nie ocenianie ramy wyłącznie na podstawie zdjęć. Sekcja może w jednym widoku ujawnić głębokość profilu, rozmieszczenie komór, naddatek na przeszklenie, lokalizację bariery termicznej, drogę drenażu, położenie uszczelki i interfejs sprzętowy.
Okna i drzwi aluminiowenajlepiej rozumieć jako zespoły inżynieryjne. To zdanie może wydawać się proste, ale rzeczywisty system techniczny może się znacznie różnić w zależności od serii profili, stylu otwierania, stopu, szkła, konstrukcji termicznej, uszczelek i wymagań środowiskowych.
Jak wybór stopu wpływa na wydajność
Nie wszystkie profile aluminiowe mają takie same właściwości mechaniczne. Rodzina stopów i stan wpływają na wytrzymałość, plastyczność, wydłużenie, reakcję na obróbkę i sposób, w jaki można zaprojektować profil pod kątem określonych wymagań dotyczących obciążenia.
W przypadku systemów architektonicznych często rozważa się dwa gatunki: 6063-T5 i 6061-T6. Nie są one wymienne w każdym zastosowaniu. Właściwy wybór zależy od wymaganej geometrii profilu, stanu obciążenia, metody produkcji i specyfikacji projektu.
| Klasa materiału | Typowy charakter | Typowe rozważania projektowe | Gdzie może się to przydać |
|---|---|---|---|
| 6063-T5 | Wysoka przydatność do wytłaczania profili z dobrymi właściwościami wykończenia powierzchni | Przydatny do wielu konwencjonalnych profili architektonicznych i szczegółowych profili | Systemy mieszkaniowe i komercyjne |
| 6061-T6 | Wyższa wytrzymałość mechaniczna i większy potencjał nośności | Prawidłowo zaprojektowane może spełniać bardziej rygorystyczne wymagania konstrukcyjne | Większe przekroje, cięższe przeszklenia lub zastosowania wymagające większej nośności konstrukcyjnej |
Siła jest tylko jednym z kryteriów wyboru
Mocniejszy stop nie zapewnia automatycznie lepszego otwarcia. Jeśli profil jest niepotrzebnie ciężki w stosunku do zamierzonego zadania, inne części systemu mogą nie zostać ulepszone po prostu dlatego, że wytrzymałość materiału jest wyższa. Należy jeszcze ocenić geometrię profilu, grubość ścianki, rozpiętość, rozstaw podpór, ciężar szkła, rozmieszczenie okuć i zakotwienie.
Bardziej użytecznym pytaniem nie jest: „Który stop jest najmocniejszy?” ale „Jaki stop zapewnia wymaganą konstrukcję przy odpowiedniej geometrii i spójności produkcyjnej?” Ta zmiana prowadzi do lepszych decyzji inżynieryjnych, ponieważ łączy właściwości materiału z rzeczywistymi warunkami zastosowania.
Identyfikowalność i spójność materiałów
W przypadku większych projektów ważna jest spójność między partiami produkcyjnymi. Wybrany stop i stan powinien być jasno określony w specyfikacji technicznej, a dokumentacja produkcyjna powinna umożliwiać odróżnienie materiałów zatwierdzonych od zamienników. Spójność jest szczególnie istotna, gdy obróbka profili, anodowanie lub powlekanie odbywa się w kilku etapach produkcji.
- Zdefiniuj stop i stan:Unikaj używania szerokich terminów, takich jak „aluminium o wysokiej wytrzymałości”, bez oznaczenia technicznego.
- Dopasuj przekrój do obciążenia:Wybór materiału i geometrię profilu należy rozpatrywać łącznie.
- Przejrzyj wymagania produkcyjne:Cięcie, obróbka skrawaniem, łączenie i wykańczanie mogą mieć wpływ na praktyczne właściwości gotowego komponentu.
- Zachowaj wyrównanie rekordów:Specyfikacje materiałów powinny odpowiadać rysunkom produkcyjnym i dokumentacji kontrolnej.
Jak działają serie ram i głębokość profilu
Serie ram są często używane do opisania szerokości nominalnej lub rodziny konstrukcyjnej profilu aluminiowego. Dają kupującym i projektantom wygodny punkt wyjścia do porównań, ale sam numer seryjny nie określa pełnych parametrów okna lub drzwi.
Głębsza rama może zapewnić więcej przestrzeni wewnętrznej na komory, szkło, uszczelki, wzmocnienia lub elementy przekładki termicznej. Bardziej kompaktowy profil może zapewnić szczuplejsze proporcje wizualne. Żadne podejście nie jest uniwersalnie lepsze. Właściwa równowaga zależy od budynku, konfiguracji przeszkleń, rozpiętości konstrukcji, ekspozycji na warunki atmosferyczne i założeń projektowych.
| Zmienna projektowa | Na co wpływa | Dlaczego to ma znaczenie |
|---|---|---|
| Głębokość profilu | Sztywność przekroju, akomodacja przeszklenia, geometria systemu | Głębsze sekcje mogą zapewnić dodatkową przestrzeń konstrukcyjną i funkcjonalną |
| Grubość ścianki | Sztywność lokalna, zachowanie podczas obróbki, wytrzymałość połączenia | Nieodpowiedni projekt sekcji może powodować zniekształcenia lub słabą obsługę sprzętu |
| Układ komory | Wytrzymałość, drenaż, strategia termiczna | Geometria wewnętrzna wpływa nie tylko na wygląd |
| Rozmiar kieszonkowy przeszklenia | Kompatybilność ze szkłem i układ uszczelnień | Rama musi prawidłowo wspierać określoną konstrukcję przeszklenia |
Dlaczego ta sama seria może działać inaczej
Dwa produkty o tym samym oznaczeniu serii nominalnej mogą różnić się stopem, grubością ścianki, konstrukcją komory, systemem okuć, konfiguracją szkła i konstrukcją przekładki termicznej. Dlatego numery serii należy traktować jako identyfikatory w systemie, a nie jako uniwersalne etykiety wydajności.
W celu koordynacji zakupów technicznych i projektowania przydatne jest porównanie rysunków przekrojów obok siebie. Ułatwia to identyfikację różnic, które trudno ocenić na podstawie samych nazw produktów.
Wybór pomiędzy konfiguracjami otwarcia
Styl otworu wpływa bezpośrednio na wentylację, czyszczenie, widoczność, obciążenie sprzętu, gospodarkę wodną oraz sposób, w jaki otwór wchodzi w interakcję z pomieszczeniem lub fasadą. Odpowiednia konfiguracja zaczyna się od zamierzonego zastosowania, a nie samego wyglądu.
Praca na zawiasach może zapewnić skuteczną wentylację i wolną przestrzeń otwarcia. Przydaje się tam, gdzie priorytetem jest bezpośredni przepływ powietrza i praktyczna obsługa.
Skrzydła przesuwne poruszają się w obrębie własnej płaszczyzny, co może być przydatne w przypadku ograniczonego prześwitu zewnętrznego lub wewnętrznego dla skrzydła wahadłowego.
Otwieranie z górnymi zawiasami może umożliwić wentylację, a jednocześnie pomóc w zarządzaniu lekkim deszczem, jeśli geometria otworu i uszczelki są odpowiednio zaprojektowane.
Wiele połączonych paneli może stworzyć szeroki otwór, gdy projekt wymaga silniejszego połączenia między przestrzenią wewnętrzną i zewnętrzną.
Systemy ościeżnicowe
Jednostki skrzydłowe mogą zapewnić stosunkowo bezpośrednią ścieżkę przepływu powietrza i są powszechnie stosowane tam, gdzie ważna jest wentylacja. Ponieważ skrzydło wystaje w kierunku otwierania, projektanci powinni sprawdzić rozmieszczenie mebli, ciągi komunikacyjne, dostęp do czyszczenia i zasięg okuć.
Systemy przesuwne
Jednostki przesuwne są często wybierane tam, gdzie pożądany jest ruch otwierający oszczędzający miejsce. Wyrównanie gąsienic, jakość rolek, drenaż i relacja między ruchomym panelem a ramą mają kluczowe znaczenie dla płynnej pracy. Systemu przesuwnego nie należy oceniać wyłącznie na podstawie tego, jak płynnie porusza się nowa próbka z salonu; znaczenie ma także długoterminowa geometria toru i konserwacja sprzętu.

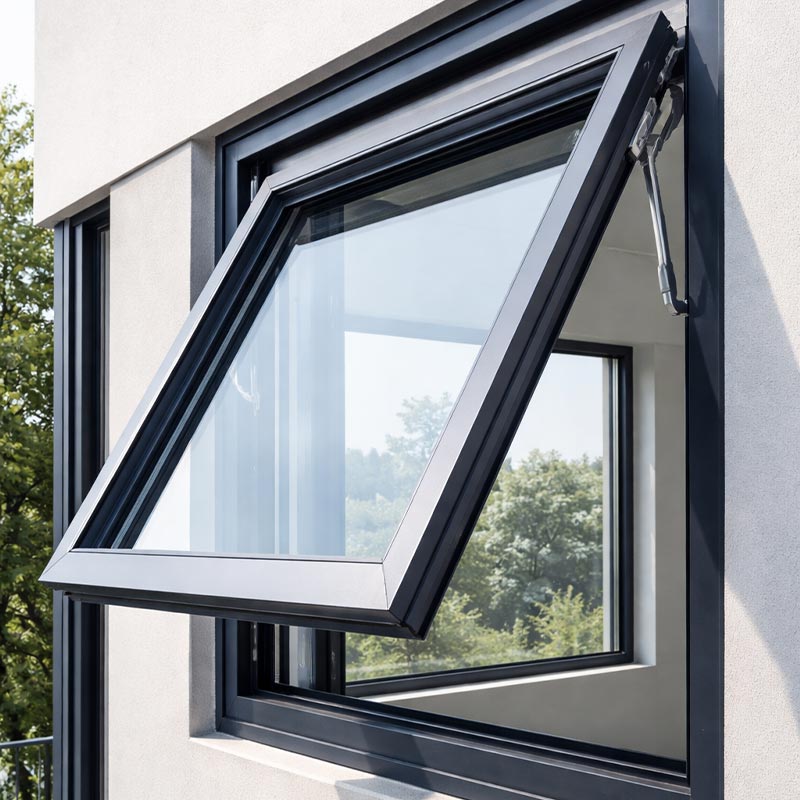

Markizy i konfiguracje specjalistyczne
Okna markizowe mogą być praktyczne w przypadku kontrolowanej wentylacji i mogą tworzyć charakterystyczny rytm elewacji. Specjalistyczne konfiguracje mogą również łączyć różne tryby otwierania, takie jak funkcje przesuwne i skrzydłowe, aby dostosować się do skomplikowanych układów pomieszczeń.
Wydajność cieplna i kontrola pogody
Właściwości cieplne nie są determinowane samym aluminium. Ważnym pytaniem jest, w jaki sposób ciepło przemieszcza się przez cały zespół i jak rama, szkło, uszczelki, przekładki i otaczająca konstrukcja zarządzają tym ruchem.
Tradycyjne aluminium jest wysoce przewodzące. W przypadku budynków wymagających lepszej wydajności cieplnej systemy z przerwami termicznymi mogą przerwać bezpośrednią ścieżkę przewodzącą przez ramę, stosując separator o niskiej przewodności pomiędzy częściami metalowej sekcji. Powszechnie stosuje się w tym celu bariery termiczne na bazie PA66.
Dlaczego przekładki termiczne mają znaczenie
Podstawowym celem przekładki termicznej jest ograniczenie bezpośredniego przenikania ciepła przez ramę. Właściwie zaprojektowany system może również poprawić zachowanie temperatury powierzchni wewnętrznej i zmniejszyć prawdopodobieństwo kondensacji w odpowiednich warunkach wewnętrznych i zewnętrznych.
Jednakże skuteczność izolacji termicznej zależy od czegoś więcej niż prostego dodania paska izolacyjnego. Geometria bariery termicznej, ciągłość wokół narożników, konstrukcja krawędzi szkła, interfejsy sprzętowe, głębokość ramy, uszczelki i montaż mają wpływ na rzeczywisty wynik.
Odporność na powietrze, wodę i wiatr
Stan pogody należy oceniać systemowo. Uszczelki dociskowe, kanały drenażowe, uszczelki, styki szyb, zarządzanie ciśnieniem, połączenia narożne i geometria ramy mają wpływ na końcowy wynik.
Odporność na wiatr jest w równym stopniu zależna od pełnej konfiguracji. Sztywność profili, wymiary szkła, rozstaw słupów, zbrojenie, zakotwienie i wysokość budynku mogą znacząco zmienić wymagania projektowe. Dlatego specyfikację produktu, która nie określa kontekstu testowego lub projektowego, należy interpretować ostrożnie.
| Obszar wydajności | Kluczowe komponenty | Typowe skupienie inżynieryjne |
|---|---|---|
| Termiczny | Bariera termiczna, geometria ramy, szyba, przekładka, uszczelki | Zmniejsz przewodzące i konwekcyjne ścieżki ciepła |
| Szczelność powietrzna | Uszczelki, złącza narożne, kompresja okuć | Utrzymuj ciągłe uszczelnienie podczas pracy i ruchu |
| Wodoszczelność | Kanały drenażowe, ścieżki odprowadzające, uszczelnienia, kontrola ciśnienia | Skieruj spływającą wodę z dala od powierzchni wewnętrznych |
| Odporność na wiatr | Sztywność profili, szkło, zbrojenie, kotwy | Kontroluj ugięcie i utrzymuj bezpieczną pracę pod obciążeniem |
W przypadku budynków wrażliwych na klimat to podejście obejmujące cały system jest szczególnie ważne. Specyfikacja powinna wyjaśniać, które części zespołu przyczyniają się do wymaganej wydajności, a nie przedstawiać jeden izolowany numer wydajności bez kontekstu.
Szkło, uszczelki, okucia i drenaż
Rama jest tylko częścią otworu. Szkło, uszczelki, okucia i drenaż mogą decydować o tym, czy gotowe urządzenie będzie działać zgodnie z oczekiwaniami w codziennym użytkowaniu.
Konfiguracja szkła
Grubość szkła, liczba szyb, szerokość wnęki, dobór powłoki, konfigurację akustyczną i wymagania bezpieczeństwa należy uwzględnić w odniesieniu do systemu profili. Cięższe szkło zwiększa obciążenie skrzydła i okuć, dlatego należy raczej zweryfikować kompatybilność niż zakładać.
Na przykład wieloszybowy izolowany pakiet szybowy może poprawić właściwości termiczne i akustyczne, ale rama musi mieć wystarczającą głębokość kieszeni przeszklenia i nośność konstrukcyjną, aby utrzymać wybraną konstrukcję. Wybór szkła powinien więc odbywać się równolegle z wyborem oprawy.
Uszczelki i uszczelki
Uszczelki utrzymują kontakt pomiędzy komponentami, które wymagają kontrolowanej separacji. Systemy uszczelniające na bazie EPDM są szeroko stosowane w zastosowaniach architektonicznych, ponieważ zapewniają użyteczną charakterystykę odporności na warunki atmosferyczne, jeśli są prawidłowo określone i zainstalowane.
Ważna jest także geometria uszczelki. Uszczelka musi być wystarczająco ściśnięta, aby zachować ciągłość, ale nie może być przeciążona do tego stopnia, że obsługa stanie się niepotrzebnie utrudniona. Łączenie narożników, długość uszczelki, rozmieszczenie połączeń i jakość montażu wpływają na niezawodność uszczelnienia.
Sprzęt komputerowy
Zawiasy, zamki, rolki, klamki, ograniczniki, rozwórki cierne i systemy wielopunktowe muszą być dopasowane do rozmiaru i ciężaru skrzydła. Wydajność sprzętu należy wziąć pod uwagę wraz z częstotliwością pracy i narażeniem środowiska.
Drenaż
Prawidłowo osuszona rama nie powoduje, że każda powierzchnia jest całkowicie sucha. Zamiast tego zarządza przypadkową wilgocią, kierując wodę kontrolowanymi ścieżkami w stronę zewnętrznych punktów zrzutu. Po wykonaniu, wykończeniu, montażu i czyszczeniu otwory drenażowe powinny pozostać drożne.
- Kompatybilność szkła:Potwierdź grubość, wagę, głębokość kieszeni i metodę szklenia.
- Ciągłość uszczelnienia:Sprawdź narożniki, połączenia, kompresję i dostęp do wymiany, jeśli ma to zastosowanie.
- Pojemność sprzętu:Dopasuj okucia do wagi, wymiarów i częstotliwości otwierania skrzydła.
- Ścieżka drenażu:Sprawdź, czy woda ma określoną drogę na zewnątrz.
Obróbka powierzchni i długotrwały wygląd
Obróbka powierzchni jest zarówno wizualną, jak i funkcjonalną częścią aluminiowego systemu architektonicznego. Wykończenie wpływa na kolor, fakturę, odporność na działanie środowiska, łatwość czyszczenia i postrzeganą jakość ukończonej elewacji.
Typowe podejścia obejmują anodowanie, malowanie proszkowe, efekty termotransferu w celu uzyskania wyglądu słojów drewna oraz powłoki na bazie fluorowęglowodorów do wymagających zastosowań zewnętrznych. Każda metoda nadaje powierzchni inny charakter i powinna być dobierana w zależności od pożądanego wyglądu i warunków środowiskowych.
Anodowane powierzchnie
Anodowanie tworzy kontrolowaną warstwę tlenku na powierzchni aluminium. Może tworzyć metaliczne wykończenia i trwały wygląd architektoniczny, zachowując jednocześnie wizualne połączenie z leżącym pod spodem materiałem aluminiowym.
Malowanie proszkowe
Malowanie proszkowe zapewnia szeroką elastyczność kolorystyczną i jest szeroko stosowane we współczesnych fasadach budynków mieszkalnych i komercyjnych. Może obsługiwać standardowe systemy kolorów i wykończenia specyficzne dla projektu, gdy przygotowanie podłoża, obróbka wstępna, utwardzanie i jakość powłoki są odpowiednio kontrolowane.
Efekty słojów drewna
Techniki termotransferu mogą tworzyć wizualne wzory przypominające drewno, zachowując jednocześnie aluminiowe podłoże. Takie podejście jest przydatne, gdy projekt ma na celu cieplejszy wygląd architektoniczny bez zmiany podstawowej platformy materiałowej.
Co należy sprawdzić?
| Opcja Zakończ | Charakter wizualny | Przydatne rozważenie |
|---|---|---|
| Anodowanie | Metaliczne i architektoniczne | Przydatny tam, gdzie pożądany jest naturalny charakter aluminium |
| Malowanie proszkowe | Szeroka gama jednolitych kolorów i tekstur | Nadaje się do wielu programów kolorów w budynkach mieszkalnych i komercyjnych |
| Termotransfer | Wygląd słojów drewna | Przydatne w projektach łączących współczesne kadrowanie z cieplejszymi akcentami wizualnymi |
| Powłoka fluorowęglowa | Architektoniczny wygląd zewnętrzny | Można go rozważyć w przypadku bardziej wymagających ekspozycji elewacji, jeśli zostanie prawidłowo określony |
Spójność kolorów ma również znaczenie w przypadku montażu wielu jednostek na jednej fasadzie. Specyfikacja projektu powinna określać rodzaj wykończenia, odniesienie do koloru, oczekiwania dotyczące połysku lub tekstury oraz akceptowalne kryteria kontroli.
Dopasowanie systemów do zastosowań budowlanych
Różne typy budynków stawiają różne wymagania otworom. Zamiast szukać jednej uniwersalnej konfiguracji, projektanci powinni zidentyfikować dominujące wymagania środowiskowe i operacyjne projektu.
Priorytety często obejmują światło dzienne, wentylację, komfort akustyczny, dostęp do czyszczenia, kontrolę termiczną i równowagę pomiędzy proporcjami wizualnymi a praktycznym zastosowaniem.
Ważniejsza może okazać się wielokrotna eksploatacja, większe wymiary przeszkleń, koordynacja elewacji, bezpieczeństwo, trwałość i spójny wygląd.
Napór wiatru, kotwiczenie, ugięcie konstrukcji, gospodarka wodna i dostęp konserwacyjny zasługują na szczegółowy przegląd inżynieryjny.
Powietrze zawierające sól zwiększa znaczenie doboru materiału, przygotowania powierzchni, jakości powłoki, drenażu i odporności sprzętu na korozję.
Względy mieszkaniowe
Domy zazwyczaj wymagają otworów, które są łatwe w obsłudze, czyszczeniu, wentylacji i konserwacji. W sypialniach można zastosować względy akustyczne, w pomieszczeniach mieszkalnych można preferować większe przeszklone powierzchnie, a kuchnie lub łazienki mogą wymagać praktycznej wentylacji. Idealna konfiguracja zależy od pomieszczenia, a nie od samej kategorii budynku.
Względy komercyjne
Budynki komercyjne mogą mieć częstsze cykle otwierania i większe wymagania w zakresie koordynacji. Wielokrotny montaż tego samego modułu sprawia, że szczególnie ważna jest zgodność wymiarowa. Podczas wyboru systemu należy omówić trwałość sprzętu, dostępność części zamiennych i jednolitość wykończenia.
Wysokie i odsłonięte fasady
Wraz ze wzrostem wysokości budynku i jego ekspozycji, zachowanie wiatru i wody staje się coraz bardziej istotne. Rama powinna być analizowana łącznie z wymiarami szkła, punktami mocowania, słupami, ryglami i konstrukcją otaczających ścian. Ważne jest również skoordynowanie drenażu zewnętrznego i wykończenia wewnętrznego, aby otwór działał prawidłowo po zainstalowaniu.
Środowiska przemysłowe
Obiekty przemysłowe mogą narażać otwory na działanie kurzu, wilgoci, środków chemicznych, zmian temperatury lub intensywnego czyszczenia. W takich sytuacjach obróbka powierzchni, dobór uszczelek, ochrona sprzętu i dostęp konserwacyjny mogą stać się ważniejsze niż cechy dekoracyjne.
Jak czytać specyfikację techniczną
Dobra specyfikacja techniczna powinna sprawić, że system będzie zrozumiały, bez polegania na języku marketingowym. Kupujący, architekci, inżynierowie i instalatorzy powinni być w stanie określić, co faktycznie jest dostarczane i do jakich warunków odnosi się podana wydajność.
| Przedmiot specyfikacji | Czego szukać | Dlaczego to ma znaczenie |
|---|---|---|
| Stop i temperament | Dokładne oznaczenie materiału | Zapewnia podstawę do zrozumienia zachowań mechanicznych |
| Seria profilowa | Nominalne wymiary rodziny i przekroju | Pomaga zidentyfikować system ram i dostępną przestrzeń przeszklenia |
| Nagromadzenie szkła | Grubość szyby, wnęka, konfiguracja | Odnosi się bezpośrednio do wymagań wagowych, termicznych, akustycznych i bezpieczeństwa |
| Projekt termiczny | Materiał i konfiguracja przekładki termicznej | Pokazuje, jak zarządzany jest przewodzący transfer ciepła |
| Wydajność powietrza i wody | Przetestowana lub określona wydajność w jasnych warunkach | Unika interpretacji izolowanych liczb bez kontekstu |
| Odporność na wiatr | Klasa, ciśnienie projektowe lub równoważna podstawa testu | Łączy system z ekspozycją projektu i wymaganiami konstrukcyjnymi |
| Skończyć | Proces powlekania lub anodowania i odniesienie do koloru | Określa oczekiwania dotyczące wyglądu i obróbki powierzchni |
Poproś o rysunki przekrojów
Sekcja profilu jest jednym z najbardziej przydatnych dokumentów do porównań technicznych. Może ujawnić, czy produkt ma komory termiczne, gdzie osadzona jest szyba, jak działają uszczelki, gdzie przebiegają kanały drenażowe i ile miejsca jest dostępne na okucia.
Zapytaj, co opisują liczby dotyczące wydajności
Liczby mają wartość tylko wtedy, gdy ich kontekst jest jasny. Współczynnik cieplny może opisywać konkretną sekcję, konstrukcję przeszklenia lub cały montaż. Klasyfikacja wodoszczelności lub odporności na wiatr może być powiązana z określoną konfiguracją testową. Specyfikacje techniczne powinny zatem wyjaśniać badane lub obliczone warunki, a nie przedstawiać liczby bez konfiguracji referencyjnej.
Oddziel funkcje standardowe od opcji specyficznych dla projektu
Niektóre cechy są standardowe dla rodziny produktów, inne zależą od wymagań projektu. Jasna specyfikacja powinna rozróżniać standardowe opcje profili, dostępne konfiguracje szkła, opcje wykończenia, pakiety okuć i niestandardowe wymiary.
Typowe błędy specyfikacji i instalacji
Wiele problemów z wydajnością nie jest spowodowanych samym podstawowym materiałem. Wynikają one z niedopasowanych komponentów, niejasnych specyfikacji, złej kontroli produkcji lub szczegółów montażu, które nie były skoordynowane z systemem okien i drzwi.
- Wybór wyłącznie na podstawie wyglądu:Wąska rama może wyglądać atrakcyjnie, ale nadal wymagać odpowiedniej nośności konstrukcyjnej w stosunku do zamierzonego rozmiaru szkła i obciążenia środowiskowego.
- Pomijając wagę szkła:Cięższe przeszklenie zmienia obciążenie skrzydła i może mieć wpływ na dobór okuć, zawiasów, rolek i ugięcie ramy.
- Traktowanie numeru seryjnego jako oceny wydajności:Ta sama seria nominalna może zawierać różne konfiguracje strukturalne i termiczne.
- Niedocenianie drenażu:Droga drenażowa może zostać zablokowana przez uszczelniacz, zanieczyszczenia, nieprawidłową obróbkę lub błędy montażowe.
- Używanie nieodpowiedniego sprzętu:Okucia muszą pasować do wymiarów otworu, ciężaru skrzydła, częstotliwości pracy i ekspozycji.
- Pomijanie koordynacji instalacji:Nawet dobrze zaprojektowana jednostka może działać słabo, jeśli interfejs obwodowy nie jest prawidłowo uszczelniony, zakotwiczony i osuszony.
- Porównanie nazw wykończeń zamiast specyfikacji:Dwie powłoki o podobnych nazwach kolorów mogą mieć różne wymagania procesowe i właściwości zewnętrzne.
- Opierając się na niejasnym języku trwałości:Twierdzenia takie jak „bardzo mocny” lub „długotrwały” są mniej przydatne niż określone informacje na temat materiału, wykończenia, testów i konserwacji.
Instalacja jest częścią systemu
Otwór należy zamontować tak, aby jego ościeżnica pozostawała prawidłowo wyrównana, mechanicznie zabezpieczona i zintegrowana z konstrukcją ściany. Połączenia obwodowe wymagają odpowiednich materiałów i detali, aby zapewnić kontrolę ruchu i wilgoci.
Wyrównanie jest szczególnie ważne w przypadku systemów przesuwnych i wielopunktowych. Rama, która jest nieco nieprostokątna, może powodować nierówną kompresję, przedwczesne zużycie sprzętu lub utrudnioną obsługę. Dlatego tolerancje montażowe należy określić przed rozpoczęciem prac.
Dlaczego precyzyjna produkcja ma znaczenie
Wytłaczanie to dopiero początek procesu produkcyjnego. Otwory architektoniczne zazwyczaj obejmują cięcie, obróbkę CNC, wiercenie, obróbkę narożników, montaż, szklenie, uszczelnianie, wykańczanie powierzchni, kontrolę i pakowanie. Każdy etap może mieć wpływ na końcowy montaż.
Spójność wymiarowa jest szczególnie ważna, ponieważ okna i drzwi zawierają wiele oddziałujących na siebie elementów. Jeśli położenie otworu, długość cięcia, połączenie narożnika lub kieszeń przyszybowa są niespójne, problem może później ujawnić się jako problem sprzętowy, problem z wyrównaniem, problem z uszczelnieniem lub dostosowanie instalacji.
Kontrola wytłaczania
Profile wytłaczane powinny utrzymywać zamierzoną geometrię przekroju w określonych tolerancjach. Spójność staje się jeszcze ważniejsza, gdy profile są łączone w duże zespoły lub gdy wiele jednostek musi wizualnie ułożyć się w jednej linii na fasadzie.
Obróbka CNC
Obróbka sterowana komputerowo może poprawić powtarzalność otworów na okucia, właściwości drenażowych, pozycji uchwytów, interfejsów narożnych i innych krytycznych operacji. Wartość obróbki polega nie tylko na automatyzacji, ale na powtarzalnej kontroli i inspekcji procesu.
Jakość montażu
Zespoły montażowe muszą rozumieć związek pomiędzy wymiarami ramy, uszczelkami, szkłem, osprzętem i drenażem. Prawidłowe rozmieszczenie komponentów może być równie ważne jak jakość komponentów. Nieprawidłowo zainstalowana uszczelka premium jest nadal wadą montażową.
Punkty kontrolne
- Kontrola materiału przychodzącego:Potwierdź określony stop, wymiary profilu i widoczny stan materiału.
- Kontrola obróbki:Sprawdź krytyczne otwory, szczeliny, otwory drenażowe i wymiary z zatwierdzonymi rysunkami.
- Kontrola montażu:Sprawdź wyrównanie narożników, montaż okuć, ciągłość uszczelnienia i podparcie przeszklenia.
- Kontrola funkcjonalna:Wielokrotnie steruj reprezentatywnymi jednostkami, aby potwierdzić płynny ruch i zablokowanie.
- Zakończ kontrolę:Sprawdź kolor, wygląd powłoki, zadrapania, ślady użytkowania i widoczne wady powierzchni.
Zdyscyplinowany proces produkcyjny tworzy silniejsze powiązanie pomiędzy specyfikacją techniczną a tym, co dociera na plac budowy. To połączenie jest szczególnie cenne w przypadku projektów z powtarzalnymi modułami lub ścisłą koordynacją elewacji.
Praktyczne ramy selekcji
Systematyczny proces selekcji może sprawić, że specyfikacja będzie jaśniejsza i zmniejszy ryzyko przeoczenia krytycznego wymagania.
- Zdefiniuj środowisko budynku:Określ klimat, ekspozycję, wysokość budynku, orientację, wilgotność, ekspozycję na sól i warunki czyszczenia.
- Zdefiniuj funkcję otwierania:Zdecyduj, czy wentylacja, duże przezroczyste otwory, zwarty ruch, bezpieczeństwo, dostęp czy kontrola akustyczna mają najwyższy priorytet.
- Zdefiniuj wymagania dotyczące przeszklenia:Ustal grubość szkła, liczbę szyb, właściwości bezpieczeństwa, cele akustyczne i oczekiwaną masę jednostkową.
- Zdefiniuj wymagania konstrukcyjne:Sprawdź wymiary otworów, obciążenie wiatrem, rozpiętość, zakotwienie i oczekiwane siły operacyjne.
- Zdefiniuj wymagania termiczne:Określ, czy wymagana jest konfiguracja z przegrodą termiczną i skoordynuj ją z systemem oszklenia.
- Zdefiniuj obróbkę powierzchni:Wybierz anodowanie, malowanie proszkowe, wygląd słojów drewna lub inne określone wykończenie w zależności od narażenia środowiskowego i zamierzeń architektonicznych.
- Zdefiniuj sprzęt:Dopasuj zawiasy, zamki, klamki, rolki, rozwórki i inne okucia do rozmiaru skrzydła i częstotliwości użytkowania.
- Przejrzyj instalację:Potwierdź połączenia ścian, zakotwienie, podkładki, złącza obwodowe, drenaż i dostęp do regulacji.
- Przejrzyj dokumentację:Upewnij się, że rysunki, specyfikacje, kryteria kontroli i zatwierdzone próbki wykończenia są zgodne ze zleceniem produkcyjnym.
W przypadku zespołów projektowych porównujących systemy przydatna matryca ewaluacyjna może skupić dyskusje na mierzalnych cechach, a nie na ogólnych opisach produktów.
| Kategoria oceny | Kluczowe pytanie | Preferowany dowód |
|---|---|---|
| Tworzywo | Czy stop i stan są jasno określone? | Specyfikacja techniczna materiału |
| Profil | Czy przekrój jest dostosowany do rozmiaru otworu i obciążenia? | Rysunek przekroju i dane projektowe |
| Przeszklenie | Czy system może wytrzymać wymaganą zabudowę szklaną? | Wymiary kieszeni przeszklenia i dane obciążeniowe |
| Termiczny | Czy strategia cieplna jest odpowiednia dla budynku? | Szczegóły systemu i dane dotyczące wydajności cieplnej |
| Pogoda | Jak zarządza się powietrzem i wodą? | Układ uszczelnień, projekt drenażu i dane z testów |
| Sprzęt komputerowy | Czy system operacyjny jest kompatybilny ze sashem? | Harmonogram sprzętu i nośność |
| Skończyć | Czy obróbka powierzchni jest odpowiednia dla środowiska? | Specyfikacja wykończenia i standard kontroli |
| Instalacja | Czy urządzenie można zainstalować i dostosować w sposób spójny? | Szczegóły instalacji i instrukcja metody |
Najbardziej użyteczna specyfikacja to taka, która może być zrozumiała dla zespołów zajmujących się projektowaniem, zaopatrzeniem, produkcją, kontrolą jakości i instalacją, bez konieczności różnych interpretacji na każdym etapie.
Kiedy personalizacja ma sens
Niestandardowe konfiguracje mogą być przydatne, gdy standardowe moduły nie w pełni odpowiadają wymaganiom projektu. Typowe obszary dostosowywania obejmują wymiary profili, rozmiar otworu, konfigurację szkła, kombinacje okuć, wykończenie, kolor, konstrukcję z przegrodą termiczną i specjalne szczegóły interfejsu.
Dostosowywanie powinno nadal być kontrolowane w ramach udokumentowanego procesu technicznego. Produkt dostosowany do indywidualnych potrzeb wymaga zatwierdzonych rysunków, określonych tolerancji, jasnych wymagań materiałowych i spójnej metody kontroli. Dostosowywanie jest najskuteczniejsze, gdy rozwiązuje rzeczywiste wymagania projektu, a nie zwiększa złożoność bez korzyści funkcjonalnych.
Rola komunikacji technicznej
Dobra komunikacja pomiędzy zespołem projektowym a producentem może zapobiec problemom, których można uniknąć. Ważne informacje obejmują wymiary otworów, specyfikacje szkła, oczekiwane narażenie na środowisko, priorytety wydajności, preferowane działanie, wymagania dotyczące wykończenia, ograniczenia instalacyjne i odpowiednie normy lokalne.
Jasne pytania często dają lepsze odpowiedzi niż ogólne prośby. Pytanie o przekrój profilu, gatunek stopu, zakres oszklenia, typ okuć, materiał uszczelnienia, proces obróbki powierzchni i odpowiednią klasyfikację właściwości użytkowych stwarza bardziej użyteczną rozmowę techniczną niż zwykłe pytanie, czy produkt jest „wysokiej jakości”.
Często zadawane pytania
Poniższe pytania dotyczą typowych względów technicznych przy wyborze i specyfikacji nowoczesnych aluminiowych otworów architektonicznych.
Co sprawia, że aluminium nadaje się do nowoczesnych okien i drzwi architektonicznych?
Aluminium łączy w sobie stosunkowo niską masę konstrukcyjną z użyteczną wytrzymałością mechaniczną, doskonałą elastycznością wytłaczania, stabilnością wymiarową i szeroką gamą opcji wykończenia powierzchni. Właściwości te pozwalają producentom tworzyć szczegółowe sekcje profili, które integrują kieszenie przeszklenia, komory, uszczelki, ścieżki drenażowe i interfejsy okuć.
Czy 6061-T6 jest zawsze lepszy niż 6063-T5?
Nr 6061-T6 ogólnie zapewnia wyższą wytrzymałość mechaniczną, podczas gdy 6063-T5 jest szeroko odpowiedni do wytłaczania architektonicznego i szczegółowej produkcji profili. Wybór odpowiedniego stopu zależy od wymagań konstrukcyjnych, geometrii przekroju, potrzeb produkcyjnych i zamierzonego zastosowania.
Co mówi mi numer serii ramy?
Numer seryjny zwykle identyfikuje rodzinę profili lub nominalny wymiar ramy w danym systemie. Jest przydatny do porządkowania i porównywania, ale nie należy go traktować jako uniwersalnej oceny wydajności, ponieważ stop, grubość ścianki, konstrukcja komory, oszklenie, okucia i warunki testowania mogą się różnić.
Dlaczego w ramach aluminiowych stosuje się przekładki termiczne?
Przekładka termiczna przerywa bezpośrednią ścieżkę przewodzącą przez metalową ramę. Może to poprawić wydajność cieplną i pomóc w zarządzaniu temperaturą powierzchni wewnętrznej, jeśli cały system zostanie prawidłowo zaprojektowany, z odpowiednim przeszkleniem i uszczelnieniem.
Który styl otwierania jest najlepszy dla wentylacji?
Nie ma jednej najlepszej konfiguracji dla każdego pomieszczenia. Konstrukcje skrzydeł i markiz mogą zapewniać bezpośrednią wentylację, natomiast systemy przesuwne mogą być bardziej odpowiednie tam, gdzie dostępny prześwit otwarcia jest ograniczony. Przy wyborze należy wziąć pod uwagę przepływ powietrza, układ pomieszczenia, dostęp do czyszczenia, ekspozycję na warunki atmosferyczne i nawyki operacyjne.
Jak ważny jest wybór szkła?
Szkło jest jedną z najważniejszych części całego otwarcia. Grubość, waga, konfiguracja szyb, właściwości bezpieczeństwa oraz właściwości termiczne i akustyczne wpływają na konstrukcję ramy, dobór okuć, kompatybilność kieszeni przeszklonych i ogólną wydajność.
Czy można dostosować kolor powierzchni?
Wiele aluminiowych systemów architektonicznych obsługuje szeroką gamę kolorów i wykończeń. W zależności od wybranego wykończenia, personalizacja może obejmować standardowe kolory architektoniczne, efekty metaliczne, wygląd słojów drewna i odniesienia kolorystyczne specyficzne dla projektu.
Co należy sprawdzić przed rozpoczęciem produkcji?
Potwierdź zatwierdzony system profili, stop i stan, wymiary otworów, konstrukcję przeszklenia, okucia, uszczelki, układ drenażu, wykończenie, odniesienie do koloru, tolerancje, interfejsy montażowe i obowiązujące wymagania eksploatacyjne. Zatwierdzone rysunki powinny odzwierciedlać ostateczną konfigurację produkcyjną.
Czy duże przeszklenia można zastosować w tym samym systemie, co mniejsze okna mieszkalne?
Nie koniecznie. Większe otwory wprowadzają inne wymagania konstrukcyjne i sprzętowe, szczególnie gdy szkło staje się cięższe lub wzrasta narażenie na wiatr. Większe zespoły należy sprawdzić pod kątem ich rzeczywistych wymiarów, obciążeń, geometrii profili, zbrojenia, przeszklenia i warunków zakotwienia.
Jak należy oceniać zachowanie pogody?
Szczelność powietrzną, wodoszczelną i odporność na wiatr należy rozpatrywać łącznie z całym montażem. Sprawdź uszczelki, złącza narożne, ścieżki drenażowe, geometrię profili, oszklenie, ściskanie okuć, interfejsy instalacyjne i warunki, w których osiągnięto podane wyniki testów.
Dlaczego jakość instalacji jest tak ważna?
Instalacja określa, czy zaprojektowana rama będzie mogła prawidłowo funkcjonować w rzeczywistym budynku. Wyrównanie, kotwy, złącza obwodowe, drenaż, wsporniki przeszkleń i regulacja okuć wpływają na działanie i parametry pogodowe. Dobrze zaprojektowany produkt może nadal działać gorzej, jeśli instalacja jest niespójna.
Jakie informacje powinien otrzymać producent w przypadku projektu dostosowanego do indywidualnych potrzeb?
Przydatne informacje o projekcie obejmują rozmiary otworów, typ budynku, narażenie na środowisko, pożądany styl otworów, konfigurację szkła, wymagania strukturalne, oczekiwania termiczne, wykończenie i kolor, preferencje sprzętowe, ograniczenia instalacyjne i odpowiednie standardy techniczne.
Tworzenie lepszych wolumenów poprzez lepszą specyfikację
Wykonanie nowoczesnego otworu fasadowego jest wypadkową wielu powiązanych ze sobą decyzji. Aluminium zapewnia elastyczną platformę konstrukcyjną, ale końcowy wynik zależy również od projektu profilu, doboru stopu, przeszklenia, separacji termicznej, uszczelek, okuć, drenażu, obróbki powierzchni, precyzji produkcji i montażu.
Dlatego przemyślana specyfikacja zaczyna się od rzeczywistych warunków budowy. Po zrozumieniu tych warunków łatwiej jest wybrać konfigurację otworu, zdefiniować odpowiednią rodzinę ram, skoordynować system oszklenia, określić wymagane właściwości pogodowe i termiczne oraz ustalić punkty kontroli potrzebne podczas produkcji i montażu.
Takie podejście zapewnia również lepszą komunikację w całym projekcie. Architekci mogą wyjaśnić założenia projektowe, inżynierowie mogą zdefiniować wymagania dotyczące wydajności, zespoły zakupowe mogą porównać konfiguracje techniczne, producenci mogą przygotować dokładne dokumenty produkcyjne, a instalatorzy mogą pracować w oparciu o przejrzysty zestaw szczegółów interfejsu.
W przypadku projektów wymagających połączenia wydajności konstrukcyjnej, czystych linii architektonicznych, zarządzania warunkami pogodowymi, elastycznych wykończeń i praktycznej, długotrwałej eksploatacji, starannie zaprojektowane systemy aluminiowe stanowią wszechstronną podstawę. Kluczem nie jest wybór najbardziej skomplikowanej konfiguracji, ale wybór konfiguracji pasującej do budynku, otoczenia i sposobu, w jaki ludzie będą korzystać z przestrzeni.
Potrzebujesz konfiguracji technicznej dla swojego projektu?
W przypadku doboru profili do konkretnego projektu, konfiguracji otworów, kompatybilności przeszkleń, wykończeń powierzchni i niestandardowych wymagań architektonicznych,skontaktuj się z namiw celu omówienia szczegółów technicznych z zespołem producenta.
