Jak wybrać odpowiednie okna aluminiowe do różnych potrzeb budowlanych?

Ten sam układ okien może nie pasować do mieszkania, hotelu, warsztatu i biurowca. Każdy budynek charakteryzuje się inną równowagą wentylacji, światła dziennego, bezpieczeństwa użytkowników, prywatności, ekspozycji na warunki atmosferyczne i dostępu do konserwacji. Użyteczna specyfikacja zaczyna się od wymagań praktycznych i przekłada je na mierzalne kryteria projektowe.

Projekty mieszkaniowe

Domy i mieszkania zazwyczaj wymagają komfortowej temperatury w pomieszczeniach, możliwego do opanowania hałasu na zewnątrz, bezpiecznych zamknięć i wygodnej codziennej obsługi. W sypialniach można kłaść większy nacisk na parametry akustyczne i prywatność. Kuchnie mogą wymagać wentylacji działającej wokół szafek i powierzchni roboczych, podczas gdy w salonach priorytetem mogą być szerokie widoki i obfite naturalne światło. W przypadku pomieszczeń na wyższych piętrach szczególną uwagę należy zwrócić na ograniczenia otwierania i zabezpieczenia przed upadkiem.

Budynki komercyjne i użyteczności publicznej

Biura, hotele, szkoły i placówki opieki zdrowotnej często mają powtarzalne otwarcia, wspólne detale elewacji oraz określone procedury czyszczenia i konserwacji. Spójność pomiędzy sąsiednimi jednostkami może mieć znaczenie tak samo, jak specyfikacja pojedynczego okna. Projektanci powinni również ustalić wymagania dotyczące bezpieczeństwa użytkowników, wentylacji, dostępności i koordynacji otworów okiennych z żaluzjami, systemami zasłon i wykończeniami wnętrz.

Lokalizacje przemysłowe i eksponowane

Fabryki, magazyny i budynki w pobliżu wybrzeża mogą być narażone na kurz, wilgoć, zanieczyszczenia w powietrzu lub silniejsze narażenie na wiatr. Warunki te wpływają na wybór uszczelnienia, przydatność wykończenia, częstotliwość czyszczenia i wymagany poziom oceny strukturalnej. Narażenie środowiska powinno być rejestrowane już na wczesnym etapie, a nie traktowane jako decyzja końcowa pod koniec projektu.

• Zapisz przybliżone wymiary otworu, wysokość progu i wymagany otwór w świetle.
• Określ wysokość budynku, orientację elewacji i lokalne warunki pogodowe.
• Ustaw priorytety wentylacji, komfortu w pomieszczeniu, światła dziennego, prywatności i bezpieczeństwa.
• Sprawdź dostęp do czyszczenia, ustalenia dotyczące konserwacji i obowiązujące lokalne przepisy budowlane.

Oddzielenie wymagań zasadniczych od preferencji opcjonalnych sprawia, że ​​proces selekcji jest bardziej precyzyjny. Bezpieczeństwo konstrukcyjne, zgodne wymiary otworów i ochrona przed warunkami atmosferycznymi należy traktować jako wymagania projektowe; wokół nich można następnie dopasować dekoracyjne kolory i detale wizualne.

Stop aluminium jest szeroko stosowany w ramach okiennych, ponieważ łączy w sobie stosunkowo niską masę materiału z użyteczną wytrzymałością konstrukcyjną, odkształcalnością i odpornością na korozję. Niemniej jednak nie wszystkie profile mają identyczne właściwości mechaniczne. Gatunek stopu, stan, grubość ścianki, kształt przekroju, jakość wykonania i szczegóły połączeń wpływają na wydajność gotowego zespołu.

Jaka jest różnica między 6063-T5 a 6061-T6?

6063-T5 i 6061-T6 to dwa oznaczenia stopów i temperamentu, które mogą pojawiać się w specyfikacjach okien. Nie należy ich traktować jako etykiet wymiennych. Ich właściwości mechaniczne różnią się, a przydatność każdego gatunku zależy od wymaganej geometrii profilu, obciążeń, metody produkcji i ogólnego projektu systemu.

Stopy 6063 powszechnie kojarzą się z wytłaczanymi profilami architektonicznymi, gdzie ważna jest jakość powierzchni i możliwość formowania skomplikowanych przekrojów. 6061-T6 to stop poddany obróbce cieplnej o różnych charakterystykach wytrzymałościowych, który może mieć zastosowanie w projektach wymagających większej wytrzymałości konstrukcyjnej. Jednak sam mocniejszy stop nie określa nośności całego okna. Należy jeszcze ocenić zmontowaną ramę, słupki, połączenia narożne, kotwy, wymiary i wagę szkła.

Co oznacza numer seryjny?

W wielu seriach produktów numer seryjny określa nominalną szerokość profilu ramy lub powiązany wymiar systemowy w milimetrach. Systemy opisane jako serie 55, 65, 70, 80, 90 lub 110 mogą uwzględniać różne geometrie ram i układy przeszkleń. Dokładną definicję należy potwierdzić na rysunkach technicznych producenta, ponieważ konwencje nazewnictwa i dostępne konfiguracje mogą się różnić.

Większa seria nominalna nie jest automatycznie najlepszym wyborem. Dodatkowa głębokość ramy może stworzyć miejsce na grubsze przeszklenia, wiele wnęk lub inne cechy konstrukcyjne, ale rzeczywiste właściwości termiczne, akustyczne i strukturalne zależą od całego zespołu. Właściwy system to taki, który spełnia wymagania projektu, nie powodując niepotrzebnych konfliktów z grubością ściany, wyglądem zewnętrznym czy wykończeniem wnętrza.

W przypadku dużych przeszkleń lub odsłoniętych fasad przydatność profilu należy potwierdzić obliczeniami technicznymi lub odpowiednimi danymi z testów systemu. Ciężar szkła, napór wiatru, rozpiętość słupów, pozycje mocowania i spodziewany ruch budynku mogą mieć wpływ na projekt ramy. Wszelkie deklaracje dotyczące wydajności powinny odnosić się do określonej rzeczywistej konfiguracji, a nie tylko do jednego gatunku stopu oddzielnie.

Styl otwierania ma bezpośredni wpływ na układ pomieszczenia i wygodę użytkownika. Konstrukcja zapewniająca doskonałą wentylację może być nieodpowiednia, gdy meble blokują skrzydło, natomiast rozwiązanie oszczędzające przestrzeń może nie zapewniać wystarczającego otworu potrzebnego do konkretnego zastosowania. Przed ostatecznym rozmieszczeniem i wymiarami sprzętu zdecyduj, jak pomieszczenie będzie działać.

Tabela podsumowuje typowe rozważania projektowe. Rzeczywisty zakres otwarcia i wydajność zależą od wybranego systemu i instalacji.

Dopasuj otwór do pomieszczenia

Sypialnie i obszary mieszkalne mogą wymagać równowagi między wentylacją, widokami i praktycznym dostępem do czyszczenia. W kuchni przed wyborem skrzydła otwieranego do wewnątrz należy wziąć pod uwagę lokalizację kranów, urządzeń, blatów i górnych szafek. W kompaktowych przestrzeniach moduły przesuwne mogą zmniejszyć konflikty z meblami lub ciągami komunikacyjnymi, chociaż prześwit może być mniejszy niż całkowita szerokość ramy.

W przypadku wyższych pięter, szkół, obiektów użyteczności publicznej i innych miejsc, w których ludzie mogą znajdować się w pobliżu otwartego skrzydła, należy w razie potrzeby określić odpowiednie ograniczniki otwarcia lub środki ochronne. Każdy ogranicznik musi być kompatybilny z okuciem okiennym i spełniać odpowiednie wymogi bezpieczeństwa. Okno powinno pozostać zdatne do użytku, nie narażając mieszkańców ani personelu konserwującego na niepotrzebne ryzyko.

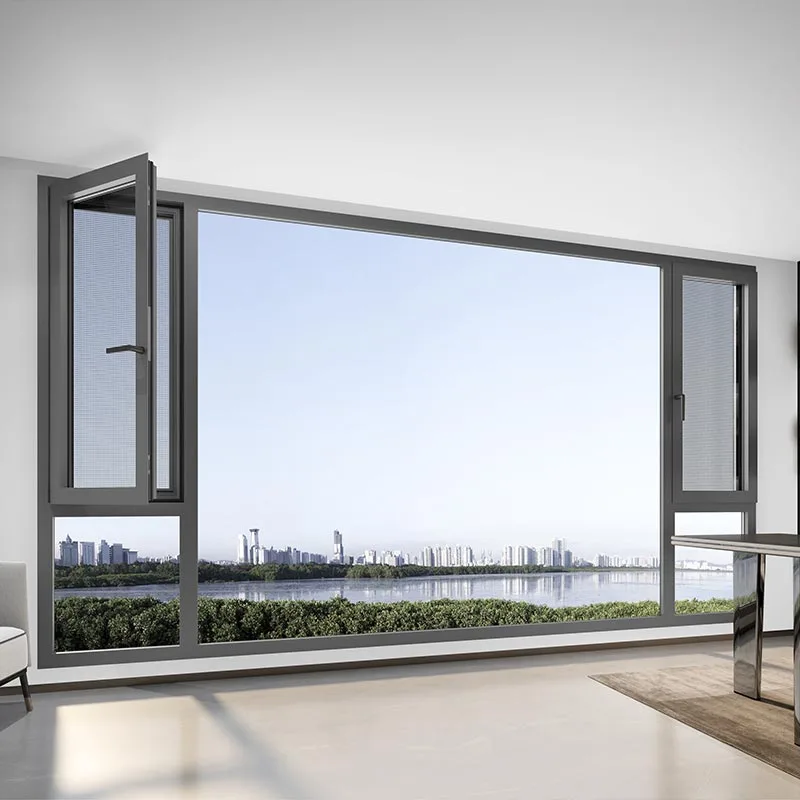

Kiedy rozważaszOkna aluminiowew przypadku projektu należy ocenić system otwierania wraz z wymiarami ramy, wagą szkła i dostępnym luzem roboczym. Elementy te decydują o tym, czy zamierzona konfiguracja będzie wygodna w codziennym użytkowaniu, a nie tylko atrakcyjna na rysunku elewacji.

Aluminium jest dobrym przewodnikiem ciepła. W systemie okiennym, w którym zastosowano ciągłą metalową ścieżkę pomiędzy zewnętrzną i wewnętrzną powierzchnią ramy, ciepło może przechodzić przez ramę łatwiej niż przez wiele materiałów izolacyjnych. Konstrukcja profilu jest zatem ważna, gdy budynek wymaga lepszej kontroli temperatury.

Co to jest przerwa termiczna?

Konstrukcja z przegrodą termiczną umieszcza materiał o niższej przewodności pomiędzy wybranymi wewnętrznymi i zewnętrznymi sekcjami ramy. Odpowiednio zaprojektowane przekładki termiczne przerywają część bezpośredniej ścieżki wymiany ciepła. Profile wielokomorowe, uszczelki pogodowe i odpowiednie przeszklenia mogą dodatkowo wpłynąć na ogólną wydajność.

Jednakże termin przerwa termiczna nie oznacza jednego stałego poziomu wydajności. Wyniki zależą od geometrii profilu, materiału i wymiarów przekładki termicznej, stosunku ramy do szyby, specyfikacji oszklenia, konstrukcji ramki dystansowej i nieszczelności powietrza. Dane dotyczące wydajności powinny odpowiadać określonej metodzie montażu i testowania lub obliczeń.

Zapoznaj się z raportowaną wartością wydajności

Wydajność cieplną można opisać za pomocą różnych wartości. Niższa wartość współczynnika przenikania ciepła zazwyczaj wskazuje na mniejsze przenikanie ciepła w danych warunkach i zastosowanej metodzie obliczeniowej. Ważne jest, aby odróżnić wartość dla całego okna od wartości podawanej dla środka szyby lub pojedynczego elementu ramy. Liczby te opisują różne części zespołu i nie można ich bezpośrednio porównywać bez zrozumienia ich zakresu.

Zapytaj, czy podana wartość obejmuje całą kombinację ramy i szkła, jakie wymiary zostały użyte i czy wynik pochodzi ze standardowego testu lub obliczeń. Konfiguracja z dużą zawartością szkła może dawać inny ogólny wynik niż małe okno zbudowane z tego samego profilu i rodzaju szkła.

Weź pod uwagę klimat i przegrodę budynku

Budynki z dominującym ogrzewaniem i chłodzeniem mogą mieć różne priorytety, a odpowiednia specyfikacja przeszkleń zależy również od nasłonecznienia. Izolacja powinna być dostosowana do otaczającej ściany, dachu, cieniowania i projektu wentylacji. Jeśli okno jest znacznie lepiej izolowane niż otaczające je połączenie ze ścianą, słabo odwzorowane połączenia mogą w dalszym ciągu przyczyniać się do utraty ciepła lub kondensacji.

Należy uwzględnić ryzyko kondensacji zarówno po stronie pomieszczenia, jak i po obwodzie okna. Wilgotność w pomieszczeniu, temperatura zewnętrzna, wentylacja, mostki termiczne i temperatura powierzchni odgrywają rolę. Pomocny może być odpowiedni system ram i szyb, ale niezbędny jest również dobry projekt przegród zewnętrznych i odprowadzanie wilgoci.

Konfiguracja szkła wpływa na przenikanie ciepła, przyrost ciepła słonecznego, redukcję dźwięku, bezpieczeństwo uderzeń, widoczność i wygląd. Dobrze dobrana rama nie jest w stanie zrekompensować szkła nieodpowiedniego dla warunków klimatycznych i bezpieczeństwa budynku. Specyfikacje okien powinny zatem określać skład szkła wraz z profilem ramy i systemem operacyjnym.

Pojedyncze, podwójne i potrójne szyby

Szyba pojedyncza składa się z jednej szyby. W przypadku podwójnego oszklenia zwykle stosuje się dwie szyby oddzielone uszczelką, podczas gdy w przypadku potrójnego oszklenia stosuje się trzy szyby i zazwyczaj zawiera dwie wnęki. Wypełnienie gazem, szerokość wnęki, powłoki niskoemisyjne, grubość szkła i konstrukcja przekładek mogą mieć wpływ na wydajność. Większa liczba szyb nie gwarantuje automatycznie lepszego efektu w każdej kategorii, a cięższe zestawy wymagają odpowiedniej oprawy i okuć.

W przypadku szyb zespolonych oznaczenie takie jak 5+12A+5 zwykle oznacza dwie tafle szkła o grubości 5 mm oddzielone nominalną przestrzenią powietrzną o grubości 12 mm. Oznaczenia produktu są różne, dlatego specyfikacja powinna wyraźnie określać każdą szybę, wnękę, powłokę, wypełnienie gazowe, jeśli ma to zastosowanie, i przekładkę. Jeżeli stosowane jest szkło laminowane, należy również zapisać międzywarstwę i jej położenie.

Szkło niskoemisyjne i kontrola słoneczna

Powłoki niskoemisyjne mają na celu ograniczenie przenikania ciepła przez promieniowanie przez oszklenie. W zależności od powłoki i montażu mogą poprawić izolację, zachowując jednocześnie użyteczne światło dzienne. Szkło przeciwsłoneczne wpływa na ilość energii słonecznej docierającej do budynku, co może być szczególnie istotne w przypadku mocno eksponowanych elewacji lub pomieszczeń z dużymi przeszkleniami.

Funkcje te są powiązane, ale nie identyczne. Szyba, która zmniejsza przyrost ciepła słonecznego, może również wpływać na przepuszczalność światła widzialnego lub wygląd zewnętrzny. Podczas równoważenia tych czynników należy wziąć pod uwagę orientację budynku, zacienienie, klimat, sposób użytkowania i potrzeby oświetleniowe. Unikaj wybierania powłoki wyłącznie na podstawie jej nazwy; zażądać odpowiednich danych optycznych i termicznych dla kompletnej konstrukcji szklanej.

Bezpieczne szyby i wymagania akustyczne

Szkło hartowane jest poddawane obróbce cieplnej w celu zmiany jego zachowania po stłuczeniu. Szkło laminowane zawiera warstwę pośrednią, która pomaga utrzymać fragmenty razem po stłuczeniu. Właściwy typ i umiejscowienie szkła bezpiecznego zależy od zastosowania i obowiązujących przepisów budowlanych. Obszary w pobliżu drzwi, niskopoziomowe przeszklenia, strefy ochronne i inne miejsca narażone na uderzenia mogą mieć szczególne wymagania.

Właściwości akustyczne zależą od grubości szyby, różnic między grubościami szyb, konstrukcji wnęki, konstrukcji laminowanej i szczelności gotowego zestawu. Samo zwiększenie grubości szkła niekoniecznie rozwiąże problem wszystkich częstotliwości hałasu. Jeśli problemem jest hałas powodowany przez ruch uliczny, kolejowy, budownictwo lub maszyny, poproś o informacje dotyczące wydajności odnoszące się do oczekiwanego środowiska akustycznego, zamiast polegać na ogólnym stwierdzeniu dotyczącym redukcji dźwięku.

DlaOkna aluminiowespecyfikacji, potwierdzić, że proponowane przeszklenie jest zgodne z zatwierdzonym zakresem grubości ramy, limitami wagowymi, listwami przyszybowymi, uszczelkami i projektem drenażu. Ciężkie lub wyjątkowo duże panele szklane mogą wymagać innego układu profili, strategii wzmocnienia lub konfiguracji okuć.

Napór wiatru, deszcz powodowany wiatrem, zmiany temperatury i unoszący się w powietrzu kurz mogą stawiać oknom różne wymagania. Jednostka, która działa zadowalająco w osłoniętym, niskim miejscu, może wymagać innego projektu konstrukcyjnego lub układu uszczelnienia na odsłoniętym górnym piętrze. Lokalne warunki środowiskowe powinny od początku uwzględniać specyfikację.

Ciśnienie wiatru i nośność konstrukcyjna

Obciążenie wiatrem zależy od takich czynników, jak wysokość budynku, lokalizacja, narażenie terenu, położenie elewacji i otaczające konstrukcje. Strefy narożne i górne poziomy mogą podlegać różnym naciskom ze strony osłoniętych części tego samego budynku. Inżynierowie powinni określić mające zastosowanie obciążenia projektowe zgodnie z odpowiednimi przepisami lokalnymi i sprawdzić, czy proponowana rama, przeszklenie, kotwy i konstrukcja nośna są w stanie je wytrzymać.

W przypadku większych lub nietypowych otworów zapytaj, w jaki sposób kontrolowane jest ugięcie i czy przeszklenie i uszczelki są w stanie dostosować się do oczekiwanego ruchu. Rama może wytrzymać obciążenie bez uszkodzenia, ale nadal ugina się na tyle, aby mieć wpływ na działanie lub uszczelnienie przed warunkami atmosferycznymi. W projekcie należy uwzględnić wymagania konstrukcyjne i użytkowe.

Gospodarka wodna i uszczelnianie powietrza

Zespoły odporne na warunki atmosferyczne zwykle opierają się na kombinacji uszczelek ściskanych, kanałów drenażowych, prawidłowo rozmieszczonych połączeń, odpowiednich uszczelek przyszybowych i odpowiednio szczegółowych połączeń ze ścianą budynku. Woda przedostająca się do zaprojektowanej ścieżki drenażowej musi mieć wolną drogę na zewnątrz. Zablokowane otwory drenażowe lub nieprawidłowo uszczelnione otwory mogą zakłócać tę funkcję.

Wyciek powietrza może mieć wpływ na komfort, transmisję dźwięku i zużycie energii. O szczelności decyduje kilka powiązanych ze sobą szczegółów, w tym styk uszczelek, dokładność wykonania ramy, jakość połączeń narożnych, regulacja okuć i tolerancje montażowe. Ocena powinna być powiązana ze znaną metodą testową i określoną konfiguracją produktu.

W przypadku obiektów przybrzeżnych i przemysłowych wykończenie i sprzęt należy również ocenić pod kątem rzeczywistego środowiska. Sól, wilgoć, zanieczyszczenia i środki czyszczące mogą z czasem wpływać na odsłonięte elementy. Określ materiały i procedury konserwacji dostosowane do kategorii narażenia, zamiast zakładać, że jeden ogólny opis odporności na korozję ma zastosowanie do każdego miejsca.

Hałas może przedostawać się przez szkło, złącza ram, szczeliny wokół zainstalowanej jednostki, sąsiadujące ściany, otwory wentylacyjne i inne otwory w przegrodzie budynku. W związku z tym wynik akustyczny okna należy oceniać jako część ogólnej konstrukcji pomieszczenia, a nie jako odrębną cechę produktu.

W przypadku domów położonych w pobliżu ruchliwych dróg, linii kolejowych, lotnisk lub aktywnych obszarów komercyjnych należy określić rodzaj i czas wystąpienia hałasu. Ciągły ruch uliczny, sporadyczny hałas urządzeń o niskiej częstotliwości i ostre dźwięki o wysokiej częstotliwości mogą różnie reagować na różne konfiguracje oszklenia. Laminowane szkło akustyczne i odpowiednio dobrane zestawienia szyb mogą okazać się przydatne w niektórych sytuacjach, jednak wymagany montaż zależy od konkretnego celu.

Spójrz poza grubość szyby

Szyby o różnej grubości mogą zmniejszyć niektóre efekty rezonansu w porównaniu z identycznymi szybami, natomiast konstrukcje laminowane mogą zapewnić dodatkowe korzyści w zakresie kontroli dźwięku. Wgłębienie, konstrukcja ramy, stan uszczelki i wyciek powietrza również wpływają na wynik. Jeżeli głównym wymaganiem projektu są parametry akustyczne, należy poprosić o określoną ocenę na podstawie odpowiedniej metody testowej i sprawdzić, czy testowana konfiguracja odpowiada proponowanemu projektowi.

Prywatność jest powiązanym, ale odrębnym wymogiem. Przyciemniane, wzorzyste, przyciemnione lub specjalnie powlekane szkło może ograniczać widoczność przez okno w pewnych warunkach oświetleniowych. Jednakże wygląd i efekty zapewniające prywatność różnią się w zależności od poziomu oświetlenia wewnątrz i na zewnątrz. Zasłony, rolety, ekrany lub elementy małej architektury mogą być nadal potrzebne, gdy trzeba zachować prywatność po zmroku.

Dobra specyfikacja akustyczna wyjaśnia oczekiwany problem hałasu, pożądane warunki w pomieszczeniu i dane dotyczące wydajności potrzebne do weryfikacji proponowanego rozwiązania. Daje to projektantom i producentom jaśniejszą podstawę do wyboru konfiguracji szkła, uszczelek i ram.

Zawiasy, rolki, klamki, zamki, ograniczniki i rozwórki cierne to funkcjonalne części systemu okiennego. Mają one wpływ na codzienną eksploatację, ciśnienie zamknięcia, bezpieczeństwo i zdolność do utrzymania szczelności. Ich dobór powinien uwzględniać wymiary skrzydła, wagę szyby, częstotliwość otwierania, warunki ekspozycji oraz przewidywanego użytkownika.

Okucia muszą pasować do skrzydła

Duże lub ciężkie skrzydła stawiają większe wymagania zawiasom, rolkom i punktom mocowania. Wybrane komponenty powinny być dostosowane do odpowiedniego obciążenia i kompatybilne z profilami ramy. Regulacja okuć powinna umożliwiać płynną pracę skrzydła, bez nadmiernej siły, nierównych szczelin i widocznych ugięcia. Odpowiednia instrukcja montażu powinna wyjaśniać punkty regulacji i zalecaną procedurę konserwacji.

Oceń bezpieczeństwo jako kompletny system

Punkty ryglowania, wymagane wzmocnienie ramy, rodzaj szkła, sposób mocowania i wytrzymałość otaczającej konstrukcji wpływają na odporność na nieupoważnione wejście. Konkretny zamek lub klamka nie określa poziomu bezpieczeństwa całego otwarcia. Jeżeli w projekcie zdefiniowano wymagania bezpieczeństwa, należy zastosować odpowiednio oceniony zespół i sprawdzić obowiązującą klasyfikację lub dowody badań.

Chroń mieszkańców i personel konserwacyjny

Limity otwarcia, przepisy dotyczące bezpieczeństwa dzieci, wymagania dotyczące strażników i dostęp do czyszczenia należy zaplanować zgodnie z lokalizacją pomieszczenia i obowiązującymi przepisami. Jeżeli dostęp do okna od wewnątrz jest utrudniony, należy ustalić bezpieczną metodę czyszczenia, zamiast pozostawiać ustalenia dotyczące dostępu do czasu montażu. Budynki użyteczności publicznej mogą wymagać dodatkowej uwagi w zakresie dostępności, warunków awaryjnych i wielokrotnego użytkowania.

• Sprawdź nośność zawiasu lub rolki dla całego skrzydła.
• Sprawdź zasięg klamki, działanie zamka i luz otwarcia.
• Określ ograniczenia lub środki ochronne, jeśli wymaga tego lokalizacja.
• Zapytaj, w jaki sposób można zidentyfikować sprzęt zamienny i uzyskać do niego później dostęp.

Dobry wybór okuć nie polega po prostu na dodaniu większej liczby punktów blokujących. Kompatybilność, dokładna instalacja, konsekwentne działanie i okresowa regulacja mają kluczowe znaczenie dla wydajności całego systemu przez cały okres jego użytkowania.

Obróbka powierzchni wpływa na kolor, fakturę i ochronę profilu aluminiowego. Typowe opcje obejmują anodowanie, malowanie proszkowe, systemy powłok fluorowęglowych i dekoracyjne wykończenia imitujące drewno. Ich wygląd, proces aplikacji, potrzeby konserwacji i przydatność różnią się, dlatego przy podejmowaniu decyzji należy wziąć pod uwagę zarówno założenia projektowe, jak i narażenie środowiska.

Porównaj wymagania dotyczące wykończenia

Anodowanie tworzy warstwę tlenku w procesie elektrochemicznym i może zapewnić wyraźny metaliczny wygląd. Malowanie proszkowe polega na zastosowaniu powłoki polimerowej w celu uzyskania szerokiej gamy kolorów i tekstur powierzchni. Systemy powłok fluorowęglowych można specyfikować dla określonych warunków ekspozycji architektonicznej, w zależności od konkretnego systemu powłokowego i jego udokumentowanych wymagań. Wykończenia drewnopodobne mogą zapewnić wygląd przypominający drewno, zachowując jednocześnie podłoże z profili aluminiowych.

Żadnego wykończenia nie można opisać jako uniwersalnie bezobsługowego. Trwałość zależy od przygotowania i obróbki wstępnej, składu powłoki, jakości aplikacji, warunków utwardzania, właściwości powłoki, narażenia na środowisko i późniejszego czyszczenia. W przypadku terenów przybrzeżnych, przemysłowych lub silnie zanieczyszczonych należy sprawdzić, czy proponowane wykończenie jest odpowiednie dla kategorii narażenia.

Dopasuj kolor do elewacji

Wybór koloru powinien uwzględniać materiały ścian, wykończenie dachu, wygląd przeszkleń, otaczającą architekturę i efekt wizualny powtarzających się jednostek okiennych. Ciemne i metaliczne wykończenia mogą dawać różne efekty wizualne w miarę zmiany światła dziennego, podczas gdy powierzchnie teksturowane lub imitujące drewno wprowadzają kolejną warstwę różnorodności. Wygląd cyfrowej próbki kolorów może różnić się od gotowego profilu ze względu na oświetlenie, poziom połysku i fakturę powierzchni.

W przypadku większych projektów należy podać jasno określony kod wykończenia, teksturę, wymagania dotyczące połysku, jeśli ma to zastosowanie, oraz dopuszczalne różnice w kolorze w specyfikacji. Wybrane wykończenie należy potwierdzić z rzeczywistym produktem i udokumentowanymi wymogami atestacyjnymi. Jasne, spójne opisy pomagają pogodzić oczekiwania architekta, wykonawcy elewacji, dostawcy okien i zespołu montażowego.

Montaż okien jest częścią projektu przegrody budynku. Zgrubny otwór, konstrukcja progu, izolacja ścian, płaszczyzna drenażowa, wewnętrzna uszczelka powietrzna, zewnętrzna uszczelka pogodowa i punkty mocowania powinny ze sobą współdziałać. Elementy te należy skoordynować przed ostatecznym określeniem wymiarów produkcyjnych, szczególnie w przypadku powtarzających się otworów w fasadzie lub gdy kilku wykonawców jest współodpowiedzialnych.

Sprawdź wymiary otworów i tolerancje

Rysunki powinny odróżniać przybliżony otwór od ostatecznego rozmiaru ramy. Aby dokładnie ustawić ramę i uwzględnić dopuszczalne tolerancje konstrukcyjne, niezbędny jest odstęp montażowy. Wymagany odstęp zależy od systemu, podłoża, sposobu mocowania i ułożenia masy uszczelniającej. Należy to określić w instrukcji montażu, a nie przyjmować z jednego uniwersalnego wymiaru.

W przypadku renowacji istniejących budynków należy sprawdzić rzeczywiste wymiary terenu i stan otaczającej konstrukcji. Rysunki mogą nie pokazywać wszystkich odchyleń, uszkodzonych krawędzi, ukrytych przeszkód, czy też zmian wprowadzonych podczas poprzednich prac. Zmierzony harmonogram otwarcia pomaga zespołowi projektowemu potwierdzić, co można wyprodukować i w jaki sposób każde urządzenie powinno zostać zainstalowane.

Zaplanuj drenaż parapetów i uszczelnienia obwodowe

Parapet musi w sposób kontrolowany odprowadzać wodę z budynku. Szczegóły montażu powinny wyjaśniać, gdzie wymagana jest obróbka blacharska, w jaki sposób parapet łączy się z fasadą i które ścieżki odwadniające muszą pozostać drożne. Uszczelniacze obwodowe powinny być kompatybilne z sąsiadującymi materiałami i kompensować oczekiwane ruchy złącza.

Uszczelnienie powietrzne i odprowadzanie wody służą powiązanym, ale różnym celom. Detal blokujący jedną ścieżkę ruchu powietrza może w dalszym ciągu nie zarządzać prawidłowo wodą. Z tego powodu połączenie pomiędzy ramą, ścianą, izolacją i wykończeniem zewnętrznym należy rozpatrywać jako kompletny zespół.

Zachowaj jasność co do obowiązków

Przed rozpoczęciem montażu należy ustalić, kto jest odpowiedzialny za przegląd, przygotowanie otworu, mocowanie, podkładki, izolację obwodową, nakładanie szczeliwa, regulację i kontrolę końcową. Sprawdź, czy dostawca okien lub instalator zapewnia wsporniki, kotwy, listwy maskujące, uszczelki i inne wymagane komponenty. Zmniejsza to zamieszanie w przypadku pominięcia szczegółu na rysunkach lub stanu terenu różniącego się od pierwotnego planu.

• Zatwierdź skoordynowane rysunki warsztatowe i szczegóły instalacji.
• Potwierdź rozmiar ramy, tolerancję otwarcia, miejsca mocowania i wymagania dotyczące wsparcia.
• Sprawdź drenaż, obróbkę blacharską, ciągłość izolacji i zgodność szczeliwa.
• Uzgodnij procedury inspekcji i obowiązki w zakresie regulacji.

Przejrzyste planowanie instalacji chroni wydajność zamierzoną w specyfikacji produktu. Ułatwia także określenie, czy późniejszy problem jest związany z produkcją, dostosowaniem sprzętu, instalacją na miejscu, czy też z otaczającą konstrukcją budynku.

Specyfikacje, rysunki, zapisy materiałowe, raporty z testów i instrukcje montażu pomagają ustalić, co dostarcza producent i jak oczekuje się, że gotowe urządzenie będzie działać. Przydatny przegląd techniczny sprawdza zarówno treść każdego dokumentu, jak i jego znaczenie dla projektu. Dokument dotyczący produktu o podobnym wyglądzie nie może przedstawiać innej serii ramek, rozmiaru otworu, pakietu okuć ani konfiguracji szkła.

Przejrzyj ważne dokumenty

• Rysunki produktu:Potwierdź przekroje profili, wymiary gabarytowe, kierunek otwierania, szczegóły połączeń i rozmieszczenie przeszkleń.
• Informacje o materiale:Sprawdź oznaczenie stopu, stan, specyfikację wykończenia i inne zadeklarowane właściwości materiału wymagane w projekcie.
• Dowody wydajności:Zweryfikuj metodę testową, przetestowaną konfigurację, wymiary i zgłoszone wartości właściwości istotnych dla budynku.
• Dokumenty zgodności:Ustal, które lokalne przepisy, standardy produktów, certyfikaty i deklaracje mają zastosowanie na docelowym rynku.
• Wskazówki dotyczące instalacji:Potwierdź określone procedury mocowania, regulacji, uszczelniania, drenażu i konserwacji.

Nie zakładaj, że każdy standard obejmuje każdą właściwość

Różne standardy dotyczą różnych tematów. Norma materiałowa, norma dotycząca produktu okiennego, norma dotycząca konstrukcji szkła i system zarządzania jakością nie są zamienne. Zespół projektowy powinien określić wymaganą właściwość oraz odpowiednią normę lub metodę oceny dla tej właściwości. Podczas przeglądu projektu należy sprawdzić najnowszą obowiązującą edycję oraz wszelkie przyjęcia krajowe lub regionalne.

Na przykład sama identyfikacja materiału nie dowodzi, że kompletne okno osiąga określoną klasę parcia wiatru lub wodoszczelności. Podobnie certyfikat zarządzania jakością firmy nie zastępuje dokumentacji wydajnościowej specyficznej dla produktu. Przejrzysty pakiet dokumentów powinien łączyć każde wymaganie z dowodami użytymi do jego weryfikacji.

Przeglądając dane dotyczące wydajności, należy zwrócić uwagę na jednostkę miary, warunki testowe, konfigurację i zakres. Poproś o wyjaśnienie, jeśli raport pomija odpowiedni wymiar lub jeśli podana ocena wydaje się odnosić tylko do jednego komponentu. Kontrole te zapobiegają porównywaniu niezgodnych danych w taki sposób, jakby opisywały ten sam produkt lub test.

Zdyscyplinowany proces dokumentowania wspiera również późniejszą konserwację. Kody profili, konstrukcje szklane, identyfikatory sprzętu, specyfikacje wykończenia i zatwierdzone rysunki mogą pomóc w identyfikacji zgodnych części zamiennych lub zdiagnozowaniu problemów operacyjnych, nie polegając wyłącznie na zewnętrznym wyglądzie produktu.

Wymagania konserwacyjne różnią się w zależności od stylu obsługi, sprzętu, wykończenia, ekspozycji i częstotliwości użytkowania. Okna w środowiskach przybrzeżnych lub przemysłowych mogą wymagać częstszej konserwacji niż okna w środowiskach osłoniętych. Harmonogram konserwacji powinien być zgodny z instrukcjami producenta i odzwierciedlać rzeczywiste warunki w miejscu instalacji.

Odpowiednio wyczyść ramy i szkło

Stosuj środki czyszczące dostosowane do szkła i wybranego wykończenia powierzchni. Podkładki ścierne, agresywne środki chemiczne lub nieodpowiednie rozpuszczalniki mogą uszkodzić powłokę lub pozostawić ślady na ramie. Zwykłe zabrudzenia usunąć odpowiednią miękką szmatką i roztworem czyszczącym, następnie spłukać i wysuszyć powierzchnie zgodnie z zaleceniami dla produktu. Zawsze postępuj zgodnie z instrukcjami pielęgnacji dotyczącymi każdego specjalistycznego wykończenia.

Utrzymuj ścieżki drenażowe w czystości

Okresowo sprawdzaj widoczne otwory drenażowe i kanały progowe. Liście, kurz, pozostałości uszczelniacza lub inne zanieczyszczenia mogą utrudniać przepływ wody. Czyszczenie powinno chronić zaprojektowane otwory, a nie je uszczelniać lub modyfikować. Jeśli woda zbiera się tam, gdzie powinna odpłynąć, należy zbadać przyczynę, zamiast po prostu dodawać uszczelniacz wokół widocznej krawędzi.

Sprawdź uszczelki i ruchome elementy

Sprawdź uszczelki pod kątem przemieszczeń, widocznych uszkodzeń lub utraty kontaktu. Należy zwrócić uwagę, czy skrzydło domyka się równomiernie i czy klamki, zamki, zawiasy czy rolki działają bez niezwykłego oporu. Drobne regulacje lub wymiana zużytych elementów mogą przywrócić normalne działanie, ale utrzymujące się wiązania, wycieki lub ruchy konstrukcyjne powinny zostać ocenione przez wykwalifikowanego specjalistę.

• Oczyść widoczne powierzchnie ram i przeszkleń zgodnie z podanymi instrukcjami pielęgnacji.
• Sprawdź kanały drenażowe, obszary progów i złącza na obwodzie zewnętrznym.
• Sprawdź działanie okuć i poszukaj nierównych szczelin lub śladów ruchu skrzydła.
• Rejestruj powtarzające się usterki i w razie potrzeby zorganizuj fachową naprawę.

Konserwacja powinna obejmować również przegląd po nietypowych zdarzeniach pogodowych lub pobliskich konstrukcjach, które mogą mieć wpływ na elewację. Nie wierć nowych otworów drenażowych, nie modyfikuj okuć zamykających, nie usuwaj elementów konstrukcyjnych ani nie nakładaj niezatwierdzonych uszczelniaczy bez sprawdzenia wymagań systemowych. Zmiany, które wydają się niewielkie, mogą mieć wpływ na zamierzone działanie lub unieważnić podstawę oceny wydajności.

Udokumentowana historia konserwacji może pomóc zarządcom budynków w identyfikowaniu powtarzających się problemów i konsekwentnym planowaniu inspekcji. Jest to szczególnie przydatne w projektach obejmujących wiele identycznych jednostek, gdzie problem może pojawić się najpierw w niewielkiej liczbie otworów, ale ma wspólną przyczynę w całym budynku.

Ustrukturyzowany proces decyzyjny pomaga architektom, wykonawcom, deweloperom i zespołom zajmującym się obiektami porównywać alternatywy przy użyciu tych samych kryteriów. Zmniejsza także ryzyko, że atrakcyjna cecha będzie miała pierwszeństwo przed wymogiem decydującym o bezpieczeństwie, ochronie przed warunkami atmosferycznymi lub zgodności z budynkiem.

1. Udokumentuj ustawienie.Rejestruj sposób użytkowania budynku, lokalizację, orientację elewacji, wysokość, wymiary otworów i warunki środowiskowe mające wpływ na okno.
2. Zdefiniuj wymaganą wydajność.Ustaw odpowiednie wymagania konstrukcyjne, termiczne, akustyczne, związane z gospodarką wodną, ​​wyciekami powietrza, bezpieczeństwem i eksploatacją.
3. Wybierz odpowiedni styl działania.Porównaj rozwiązania skrzydłowe, przesuwne, markizowe, uchylno-obrotowe, składane lub kombinowane z układem pomieszczenia, potrzebami w zakresie wentylacji i bezpiecznym dostępem.
4. Skoordynuj ramę i przeszklenie.Sprawdź wymiary profili, oznaczenie materiału, rozmieszczenie przekładek termicznych, jeśli jest to wymagane, konstrukcję szyby, wagę skrzydła i kompatybilność okuć.
5. Ustaw kryteria wykończenia i wyglądu.Określ kolor, obróbkę powierzchni, teksturę i warunki ekspozycji, jakie musi wytrzymać wykończenie.
6. Przejrzyj dowody techniczne.Dopasuj rysunki produktów, raporty wydajności, deklaracje i wskazówki dotyczące instalacji do rzeczywistej wymaganej konfiguracji.
7. Potwierdź potrzeby w zakresie instalacji i serwisu.Zatwierdź szczegóły interfejsu, zdefiniuj obowiązki w zakresie inspekcji i ustal, w jaki sposób gotowe jednostki będą konserwowane.

Użyj macierzy porównawczej dla alternatyw

Jeżeli możliwych jest kilka konfiguracji, porównaj każdą opcję z tą samą listą wymagań. Odróżnij warunki obowiązkowe od preferencji. Alternatywy, która nie spełnia wymogów bezpieczeństwa, nie należy traktować jako równoważnej z alternatywą, która je spełnia tylko dlatego, że wygląd lub styl otwierania jest atrakcyjny.

Dla zespołów projektowych oceniającychOkna aluminiowenajsilniejsza specyfikacja to taka, która sprawia, że ​​wymagania są jednoznaczne i mierzalne. Powinien opisywać zamierzoną konfigurację, określać oczekiwania dotyczące wydajności i wyjaśniać, w jaki sposób będzie sprawdzana zgodność. Takie podejście umożliwia wyraźniejszą komunikację pomiędzy projektantami, producentami, instalatorami i operatorami budynków.

Nie ma jednej serii ram, stylu otwierania, konstrukcji szklanej ani wykończenia, które byłyby optymalne dla każdego budynku. Właściwym wyborem jest skoordynowany montaż, który spełnia wymogi projektu w zakresie bezpieczeństwa i komfortu, pasuje do architektury, odpowiada warunkom środowiskowym oraz może być prawidłowo zainstalowany i konserwowany.
